美國moldmax的簡介化學(xué)成份％鈹1.9鈷+鎳0.25銅


　　其余出廠狀態(tài)高硬度mm40硬度約36-42hrc低硬度mm30硬度約26-32hrcmoldmax是由brushwellman公司生產(chǎn)之高強度鈹銅合金。適用于塑膠模，

　　MOLDMAX具備下列特性：


　　高熱傳導(dǎo)性·優(yōu)良的抗腐蝕性·優(yōu)良的拋光性·優(yōu)良的抗磨性·優(yōu)良的抗粘著性·優(yōu)良的機械加工性·高強度和高硬度·極優(yōu)良的焊接性

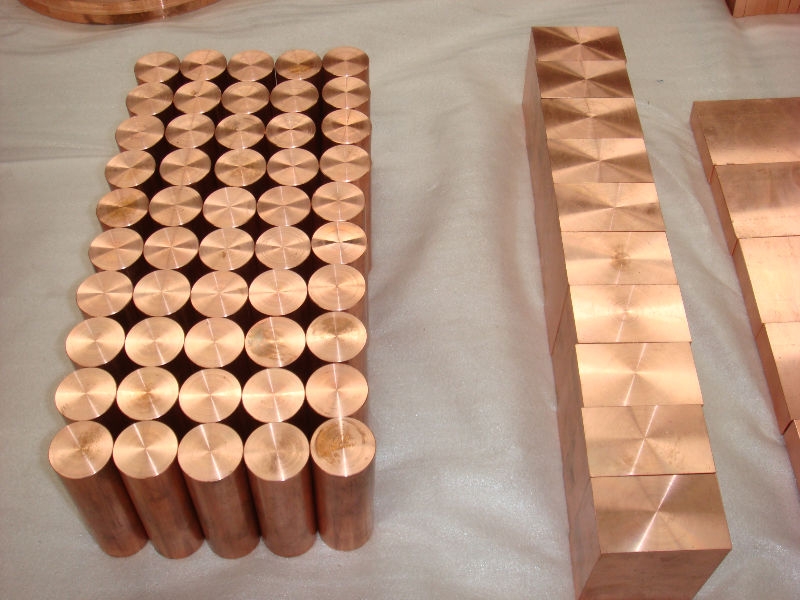

　　moldmax廣泛用于制造注塑模或鋼模中的鑲件和模芯。用作塑膠模具中的鑲件時，可有效地降低熱集中區(qū)的溫度，簡化或者省去冷卻水道設(shè)計。moldmax現(xiàn)有出廠的規(guī)格包括；經(jīng)鍛軋成型的圓材和扁材，擠壓成型的管材，經(jīng)機械切削加工的芯棒（corepins），鑄錠和各類鑄造型材。


　　moldmax的極優(yōu)良熱傳導(dǎo)性比模具鋼材優(yōu)越約3~4倍。此特性可確保塑膠制品快速及均勻地冷卻，減少制品的變形，外形細節(jié)不清晰及類似的缺陷，在多數(shù)情況下可顯著地縮短產(chǎn)品的生產(chǎn)周期。


　　moldmax的用途：


　　moldmax可廣泛地采用在需要快速均勻冷卻的模具、模芯、嵌入件，特別是高的熱傳導(dǎo)性，抗腐蝕性及良好拋光性的要求。吹塑模：夾斷部，勁圈和把手部位鑲件。注塑模：模具、模芯、電視機外殼角落的鑲件。注塑：噴咀和熱流道系統(tǒng)的匯流腔。

　　moldmax物理性能：

      溫度20℃200℃300℃密度kg／m3835082758220彈性系數(shù)mn/m2131,100124,100103,400熱膨脹系數(shù)1℃from20℃--17*10-617.8*10-6比熱j℃-2732熱傳導(dǎo)性w/m℃40hrc10513514530hrc1311691823.常溫拉伸強度硬度30hrc40hrc抗拉強度rmn211701280抗拉屈服強度rp0.229901085壓縮屈服強度rc0.229701070引伸率a5%86
